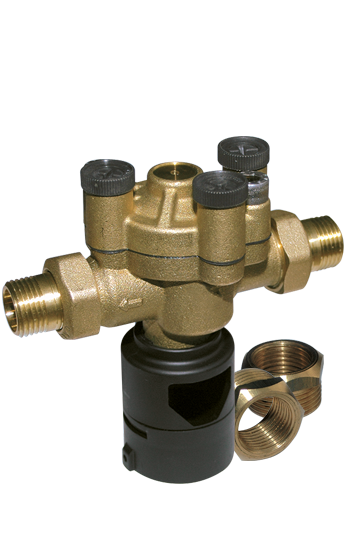

GENO-DK 2-Mini
GENO-DK 2-Mini (Anschlussnennweite DN 15) sind Systemtrenner nach Bauart BA der DIN EN 12729. Die Sicherheitsarmaturen können, entsprechend der DIN EN 1717, trinkwassergefährdende Anlagen und Systeme bis einschließlich der Gefahrenklasse 4 absichern und ersetzen Rohrtrenner EA 1 und EA 2.
Die GENO-DK 2-Mini sind aus Messing und für Betriebstemperaturen bis 65 °C bei PN 10 bar geeignet. Sie arbeiten nach dem 3-Kammer-System mit Unterteilung in Vor-, Mittel- und Hinterdruckzone. Beim Entlasten wird die Mitteldruckzone drucklos und gegen die Atmosphäre geöffnet. Die Systemtrenner besitzen u. a. Wassereingangs- und Wasserausgangsstutzen, Wasserzählerverschraubungen, Rückflussverhinderer und Anschlussstellen für Prüfmanometer.
Eigenschaften
Funktionsbeschreibung
Die Steuereinheit schließt (Durchflussstellung) bzw. öffnet (Trennstellung) das Kanalventil abhängig von den Druckverhältnissen in Vor- und Mitteldruckzone. Dadurch wird das Rückfließen, Rückdrücken und Rücksaugen verhindert. Zusätzlich wird dies durch den ausgangseitigen Rückflussverhinderer nochmals sichergestellt. Für die Funktion des Euro-Systemtrenners ist keine Energieversorgung wie z. B. Strom- oder Druckluftanschluss erforderlich. Die Ansprechwerte der Regelung sind fest definiert und entsprechen den geltenden Vorschriften. Für die Druckzonenüberprüfung steht an jeder Druckzone ein 1/8“-Prüfanschluss zur Verfügung. Lieferumfang Euro-Systemtrenner mit integriertem Grobschmutzfilter 500 μm, einbaufertig und betriebsbereit mit Anschlussverschraubungen, Flachdichtungen und Betriebsanleitung im Karton verpackt.
